Trikes not just Bikes

Hier folgt nun eine kleine Historie nahezu unumfallbarer Tretmobile.

heute: HP Velotech SCORPION FS - cutting edge

Eine Steigerung wäre nur noch im Fluge zu erreichen!

HP Velotech SCORPION fs Die perfekte Mischung aus Einzelradfederung, eBike, Spannsitz, Kopfstütze, 2 Rückspiegel, Scheibenbremsen, 16 Gänge sorgen für maximalen Fahrkomfort.
Bei einer Sitzhöhe von nur 35 cm gilt: "Nur die Titanic liegt tiefer!" Mit dabei (u.a.):
  • Navigation: Garmin GPS
  • Wegfahrsperre: Abus Motobike
  • Sonderausstattung: temp. Golfschlägerhalter, Golftaschenhalter, Signalgeber mit Eskalationsstufe, der bewährte Bierkistenkofferraum, temp. Künstlertaschenhalter
  • Hersteller: HP Velotechnik
  • Konfiguration: Liegeradbau Schumacher
  • eBike-Ausstattung: elfKW
  • Golf-Edition: Ich!
  • Regencover: Ich!

gestern: Hase KETTWIESEL - das Leichtgewicht

Mit nur 17 kg Gesamtgwicht zählt dieses Trike zu den leichtesten seiner Klasse.

Liegedreirad Kettwiesel

Auch wenn die Endgeschwindigkeit mit ca. 35 km/h nicht an ein Rennrad heranreicht, lässt man manch andere Normalpedalritter aufgrund einer hohen Durchschnittsgeschwindigkeit stehen. Das Sitzgefühl entspricht einem gemütlichen Fernsehsessel. Auch hier die bewährte Ausstattung (u.a.):

  • Navigation: TomTom GPS
  • Wegfahrsperre: INOX-16t
  • Sonderausstattung: temp. Golfschlägerhalter
  • Hersteller: Hase Spezialräder



vorgestern: Shortbike SHORTBIKE - Das Einkaufs- und Studentenradrad

Technische Daten (incl. Sonderausstattung ,,MW-Spezial"):

  • Navigation: Garmin GPS
  • Vmax, Leistung, Getriebe: 115dm/s, 1200mPS, 7-Gang Schimano-Nexus
  • Licht: Dynamo/Akku-Hybrid
  • Bremsen: Trommel (Brems), Nabe (Quietsch)
  • Verbrauch auf 100km: 2,99 Liter (Äthanolgemisch, gut gekühlt!) Kofferraum/Tank: 8,33-10 Liter (je nach Flaschengröße)
  • Wegfahrsperre: INOX-16t
  • Wendekreis: auf'm Teller
  • Sonstiges: Frontantrieb, Standartenhalter, Werbefläche, ...
  • Die Zahlen: Sitze 1, Bremsen 2, Räder 3, kg 33, Zoll 52, km 7.255
  • Hersteller: Shortbike GmbH, D-Schmalkalden

Regencover - Eigenbau
Materialliste (das meiste aus dem Baumarkt):
Strandmuschel (Aldi), 335 mm 15er-Alurohr (Innendurchmesser [IDM] 12 mm), 720 mm 12er-Alurohr (IDM 9,5 mm), Werbefolie (für Kfz-Beschriftungen, Reststücke aus der Agentur), Rahmenfarbe (i. d. R. beim Scorpion mit dabei), Endlosschlauchschellenband mit 11 Schlauchschellenschlössern, Klettband Haft & Flausch (z.B. Conrad 10x50cm), Alublech 2 mm dick, 8 Schrauben (M4x30mm) mit Muttern, Unterleg-/Federscheiben, Sekundenkleber (Tedi), 1 Btl. Kabelbinder (klein/schwarz), 220 mm 20-mm-Gurtband, Nähmaschine (Ehefrau), 2000 mm dünne Kordel bzw. Schnürsenkel, 5 Schlüsselanhänger (z.B. aus Schlüsselbänder), 4 Schlüsselringe, Unterbodenplane (Fahrrad-Regencape), 9 Ösen (6 mm IDM wenn verbaut), 2000 x 1600 mm regendichte Plane (400 g/qm, grell-orange, ebay), Transportsack eines Campingstuhls, Abus-Seilschloss. Werkzeug (u. a.): Lochzange,Tacker, Dreml o.ä., Bohrmaschine, Schraubstock (u.a. zum Biegen)
Fahrrad:

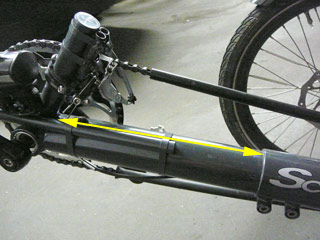

Liegerad hp scorpion fx mit Umwerferrohr, Sitz mit Spannbezug und Kopfstütze sowie Gepäckträger; alle Maße beziehen sich auf einen Rohrauszug von 265 mm (gemessen zw. Umwerferrohr-Schweißnaht und Auszugkante - s. Pfeil); Angaben "links/rechts" beziehen sich auf "in Fahrtrichtung", Annahme: Einstieg=rechts

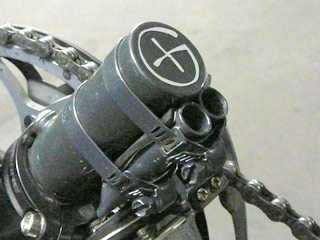

Stangenaufnahmen (vorne):
2 12er-Alurohre (Innendurchmesser = Strandmuschelstangenabhängig) mit einer Länge von 60 mm werden auf einer Seite auf 5 mm Länge im Schraubstock zugequetscht, dann werden die Rohre am Umwerferrohr mit 2 Schlauchschellen montiert, dass sie mit der Oberkante bündig abschließen, alle Stangenaufnamen (vorne/Seite/Schirm/hinten) werden mit Werbefolie beklebt und in Rahmenfarbe lackiert
Stangenaufnahmen (Seite):

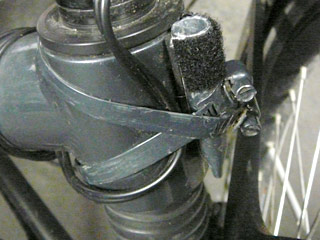

2 Alurohre (Maße wie Ausführung "vorne") werden mit 2 gekreuzten Schlauchschellen an den seitlichen Federgabeln befestigt und mit Klettband-Flausch beklebt (hier kein Lack darunter)

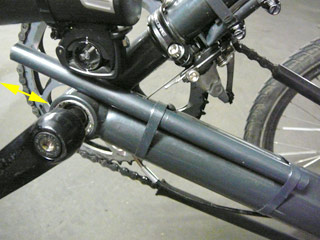

Stangenaufnahme (Regenschirm):
15er-Alurohr (IDM=Regenschirmabhängig) mit einer Länge von 255 mm vorne am Rohr mit 2 Schlauchschellen befestigen, so dass 45 mm vor dem Rohr überstehen (s. Pfeil)
Stangenaufnahme (hinten):

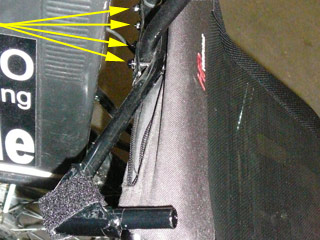

12er-Alurohr (Länge 480 mm) in der Mitte eine Strecke von 60 mm belassen, dann jeweils links/rechts davon um ca. 160° abwinkeln, dann eine Strecke von 140 mm belassen, dann einsägen (sonst reißt es beim Biegen) und ca. 70° gegenläufig abwinkeln und mit Knickschutz (s. u.) versehen; dann 100 x 20 mm 2-mm-Alublech ausschneiden und mit 4 Schrauben (M4x30mm) an der Kopfstütze befestigen (s. Pfeile); hier wird alles nicht in Rahmenfarbe sondern schwarz lackiert (bzw. schwarze Werbefolie)

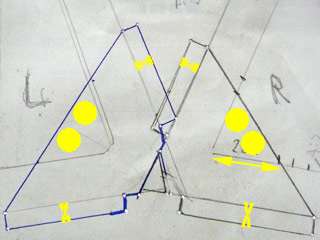

Knickschutz für Stangenaufnahme:
aus Alublech 4 Stücke gem. Muster anfertigen, die Flügel umbiegen und an der Extrem-Biegestelle der Stangenaufnahme mit je 2 Schrauben (M4x30mm) befestigen, abschließend komplett mit Klettband-Flausch umkleben, dass Klettband unten mit Kabelbinder zusätzlich zusammenhalten (s. Foto: langer Pfeil = 20 mm, kurze Pfeile = 5 mm, Kreis = Platz für M4-Schraube)

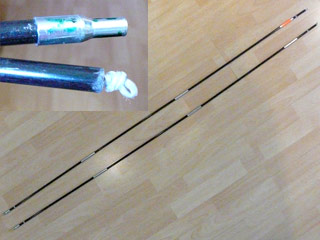

Längsstangen:
aus der Strandmuschel 2 Stangen mit 1460 mm Länge herstellen, das Gummiband muss drinbleiben, hierfür am losen Ende verknoten und mit Sekundenkleber fixieren

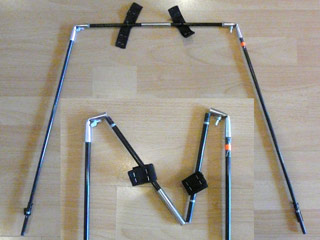

Querstange:
aus der 3. Strandmuschelstange folgende Querstange herstellen: Länge oben 370 mm, Länge Seite 490 mm, Winkel 107° (gebogenes Stangengelenk), oben 3x zerlegbar für gutes Packmaß, hierfür das Gummi durch das Metall führen; unten links und rechts Klettband-Haft mit Kabelbinder anbringen; jeweils 60 mm links/rechts der Mitte der Querstange mit Kabelbinder 20mm-Gurtband anbringen, Länge 110 mm mit gegenläufigem Klettband (Haft/Flausch) um an Längsstangen zu fixieren (s. Foto: aufgebeut und zerlegt)

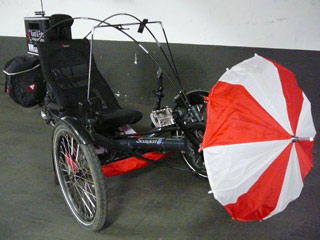

Regenschirm:

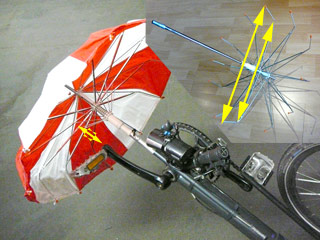

ein Regenschirm mit 12 Segmenten (8 geht auch) und kleinem Durchmesser hinter den Gelenken an jeden Segment im Winkel von 140° umbiegen und nach 80 mm abschneiden, so dass ein Frontdurchmesser von 500 mm und ein Enddurchmesser von 580 mm entsteht (s. 2 par. Pfeile), die Endkappen wieder aufsetzen/verkleben, den Schirmbezug entsprechend umnähen und mit Kabelbinder an den Endkappen befestigen; dann aus dem 15er-Alurohr ein Stück von 8 cm absägen und über den Schirmstock schieben (Alternativ das Rohr zur Schirmaufnahme 80 mm längerlassen - steht aber vorne über), der Schirm ist nun im Halter 80 mm von der Tretkurbel-Vorderkante entfernt (s. kl. Pfeil), das Rohr anbohren mit Kordel und Schlüsselanhänger versehen, dass man es nicht verliert
Unterbodenplane:

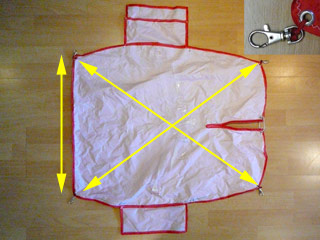

Hauptteil ist 770 mm lang, vorne 580 mm breit (s. Pfeil), hinten 520 mm breit, zwischen den Seitenteilen 660 mm breit (alle Teile werden umgenäht, daher zu jeder Seite 1 cm Nahtzugabe!), das Hauptteil bekommt hinten einen 170 mm langen Schlitz, der am Rand 50 mm breit ist und spitz zuläuft, an den Ecken des Schlitzes wird je eine Öse eingezogen und mit Gummiband (Umfang 150 mm) verbunden; das Seitenteil links 260 x 110 mm wird von vorne aus gesehen nach 280 mm am Hauptteil befestigt, das Seitenteil rechts ist 260 x 160 mm groß und wird auch nach 280 mm am Hauptteil befestigt, beide Seitenteile bekommen an Ihren Ecken einen 20 x 50 mm Klettstreifen-Haft (geklebt und getackert), an jeder der 4 Ecken des Hauptteils wird eine Öse eingezogen und  hieran mit einer Kordel ein Schlüsselanhänger befestigt (s. gekreuzte Pfeile)

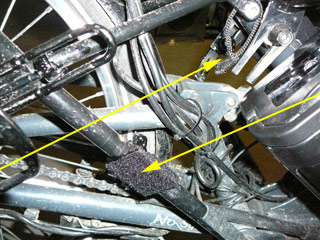

Unterbodenhalter:

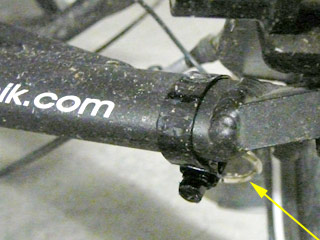

vordere Aufnahme: jeweils ein Schlüsselring (s. Pfeil) wird ganz außen unter den unteren/seitlichen Rohren zur Radaufnahme mittels Schlauchschelle (schwarz) befestigt; hintere Aufnahme: jeweils ein Schlüsselring wird links/rechts am 4. Sitzspanngurt von oben befestigt
Verdeckplane:

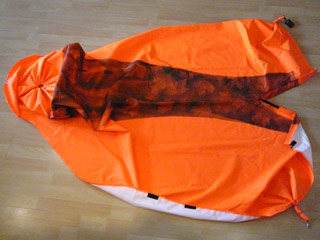

es wird nichts von der Plane angeschnitten, überall werden 10 mm umgenäht; vorne wird mittig geschlitzt und einm Kordelzug eingenäht, so dass eine 320 mm lange Frontnaht verbleibt, hintem wird mittig ein 330 mm langer Schlitz erstellt, der am Rand 440 mm breit ist; links/rechts des Schlitzes wird ein 20 mm hoher Wasserabweisungskragen angenäht, an dem vorne links/recht je ein 10 x 100 mm großes Klettband-Flausch geklebt/getackert wird, hinten links/rechts des Schlitzes wird ein 20 x 50 mm Klettband-Haft an die Stoffunterseite geklebt und mit einer Öse fixiert; vorne wird eine Öse angebracht, damit wird das Verdeck unten am Schirm fixiert; an den Seiten wird an der Stoffunterseite Klettband-Flausch aufgeklebt/getackert korrospondierend zu den Positionen des Klettbandes an den Unterbodenseitenteilen; dann wird das Verdeck angebracht und an den hinteren Ecken gerafft (ca. 160 mm) und doppelt gelegt, die so entstandene linke Lasche wird mit Öse und Schlüsselanhänger versehen, die rechte Lasche mit Öse und einem Blech 50 x 35 mm, welches beidseitig mit Klettband-Haft beklebt/Ösenfixiert ist; wenn der Stoff zu grell ist, muss er auf der Oberseite mittels schwarz-matter Sprayfarbe abgedunkelt werden (Canada-Design)
Verdeckhalter:
hinten links: eine kleine Kordel wird so befestigt, dass die Plane nicht zu sehr spannt; hinten rechts: ein Alu-Blech abwinkeln (20 x 35 mm) und hiervon 50 mm abschneiden, 2 Löcher reinbohren, dass es per Schlauchschelle (schwarz) am Gepäckträgerrohr (Abstand zur untersten Halteschraube 140 mm) befestigt werden kann, 3. Loch reinbohren, um das aufgeklebte Klettband-Flausch mittels Öse zu befestigen

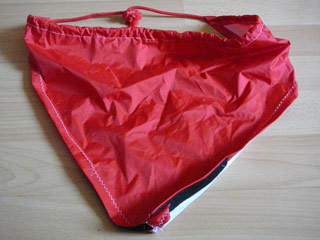

Lätzchen:
aus dem verbliebenem Regencape wird ein gleichschenkliges Dreieck geschnitten und umgenäht (lange Seite 550 mm, kurze Seiten 370 mm), in die Lnage Seite wird eine Kordel gezogen, die Verbindung der Kurzenseiten wird umgenäht und mit Klettband-Haft versehen, so dass man das Lätzchen auf dem Wasserabweisungskragen des Verdecks befestigen kann
Transportsack:

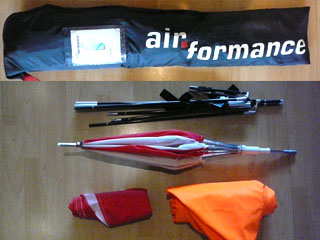

den Campingstuhl-Transportsack v. a. unten umnähen, so dass sich eine größe von 140 x 700 mm ergibt (vorher ausprobieren, ob alles reinpasst), an den beiden Ecken unten je eine Öse einziehen und eine Kordel durchziehen, so dass er ans Gepäckträgerrohr geknotet werden kann, oben wird er mit dem Abus-Seilschloss als Diebstahlschutz befestigt, Gesamtgewicht (incl. Packsack und Schloss): 1495 g

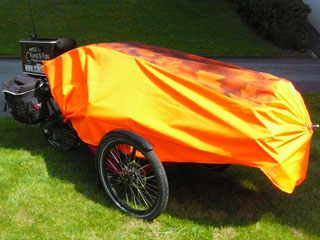

Aufbau:
Längsstangen einsetzen; Querstange einsetzen und per Klett-Gurtband an den Längsstangen fixieren; Schirm öffnen und kleines Röhrchen aufschieben, dann Schirm in Halter schieben; Unterbodenplane zunächst vorne dann hinten befestigen, Verdeck im Schirm einhängen, am Schirm fixieren, dann über die Stangenziehen und hinten oben/unten per Klett/Haken fixieren; Seitenteile des Unterbodens per Klett am Verdeck befestigen; Aufbauzeit ca. ?? sek.; Gesamtbauzeit: min. 1 Woche Urlaub ist schon sinnvoll

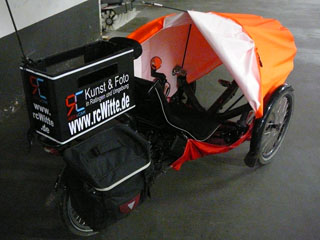

Einstieg:
rechter Seitenklett lösen, Verdeck rechts am Sitz oben/unten lösen, rechte Stange am Sitz lösen, einsteigen und alles in umgekehrter Reihenfolge wieder schließen
